Systek ICF Encofrado Perdido
Nuestro sistema ICF combina aislamiento continuo y hormigón armado en un solo elemento constructivo, logrando viviendas más eficientes, seguras y duraderas.
¿Qué es el Sistema ICF?
Encofrado ICF, es un sistema avanzado de bloques de encofrado perdido aislante diseñado para la construcción residencial y colectiva. Su tecnología permite construir edificios altamente eficientes de hasta clase 3 (máximo 28 metros de altura).
Cumple estrictamente con las normativas europeas estructurales (DTU 21 y DTU 23-1), garantizando una solidez inigualable al conformar muros monolíticos de hormigón armado revestidos continuamente por material aislante.
- Poliestireno expandido (EPS)
- Poliestireno grafitado (alta densidad térmica)
- Lana de roca (aislamiento acústico y resistencia al fuego)
- Poliuretano (PUR)
- Poliestireno extruido (XPS)
Detalles técnicos del Sistema ICF
Conoce las principales características técnicas del Sistema ICF, una solución constructiva industrializada que combina paneles de fibrocemento, aislamiento integrado y núcleo de hormigón armado para ofrecer mayor resistencia, eficiencia energética y rapidez de ejecución.
| Sistema | Modelo | Espesor / grosor | Resistencia térmica | Transmitancia térmica | Peso / carga | Aplicación principal |
|---|---|---|---|---|---|---|
| MBK | MBK 210 | 21 cm de aislamiento / 38 cm grosor total | R = 7,039 m²K/W | U = 0,14 W/m²K | 16,5 kg/m² | Paredes exteriores para casas pasivas y positivas con aislamiento consolidado |
| MBK | MBK 270 | 27 cm de aislamiento / 41,2 cm grosor total | R = 8,652 m²K/W | U = 0,12 W/m²K | 18,95 kg/m² | Paredes exteriores para casas pasivas y positivas con aislamiento reforzado |
| MBK | MBK 300 | 30 cm de aislamiento / 46 cm grosor total | R = 10,26 m²K/W | U = 0,10 W/m²K | 21,90 kg/m² | Paredes exteriores para casas pasivas y positivas con aislamiento consolidado |
| PBK | PBK 200 | 200 mm entrepaño / 230 mm total | R = 5,859 | U = 0,17 W/m²K | 5,1 kg/ml | Entreplanta para vanos de 5 a 6 m |
| PBK | PBK 250 | 250 mm entrepaño / 300 mm total | R = 6,827 | U = 0,15 W/m²K | 5,3 kg/ml | Entreplanta para vanos de 6 a 7,20 m |
| PBK | PBK 300 | 300 mm entrepaño / 350 mm total | R = 8,440 | U = 0,12 W/m²K | 5,9 kg/ml | Entreplanta para vanos de 7,20 a 9 m |
| TBK | TBK 200 | 20 cm | R = 5,68 m²K/W | U = 0,18 W/m²K | 10,1 kg/m² panel / 20,2 kg/ml / carga hasta 550 kg/m² estándar | Cubierta aislante para pizarra, cubierta metálica, teja o paneles solares |
| TBK | TBK 250 | 25 cm | R = 6,67 m²K/W | U = 0,15 W/m²K | 10,3 kg/m² panel / 20,6 kg/ml / carga hasta 550 kg/m² estándar | Cubierta aislante de mayor prestación térmica para pizarra, cubierta metálica, teja o paneles solares |
Podemos fabricar cualquier grosor para el sistema ICF; los tres modelos son solo un ejemplo de rendimiento, pudiendo fabricarse a medida cualquier grosor deseado para alcanzar un máximo rendimiento térmico.
Características del Hormigón (Núcleo Estructural)
155 l/m²
~350 kg/m³
S3 / S4
0-8 / 0-16 mm
Libre de Amianto
Ventajas Competitivas del Sistema ICF
Aislamiento continuo que elimina puentes térmicos por completo.
Diseñado específicamente para superar las normativas ambientales europeas actuales.
Adaptable a cualquier requerimiento estructural o climático del proyecto.
Opciones de núcleo en EPS, XPS, PUR o lana de roca según necesidades.
Muros monolíticos de hormigón armado para máxima resistencia sísmica.
Montaje, aislamiento y encofrado se realizan en un único paso unificado.
Alta masa del hormigón combinada con absorción del EPS para máximo confort.
Estructura protegida de la intemperie, alargando la vida útil del edificio.
Proceso de montaje
Instalación y Montaje del Sistema ICF
Un proceso constructivo optimizado que unifica encofrado, aislamiento y cerramiento en una sola operación ágil y precisa.

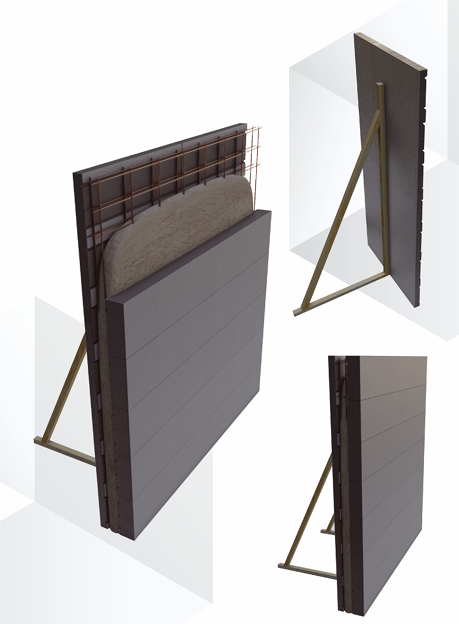

Montaje del sistema de soporte
Son perfiles metálicos en forma de letra ‘L’ que tienen una barra roscada, mediante la cual, al girarla, se puede inclinar la pared hacia adelante o hacia atrás, obteniendo así una perpendicularidad perfecta.
Instalación del panel interior MBK
El panel interior del encofrado se fabrica a la medida deseada con longitud y anchura proyectadas según el espacio que va a cubrir, teniendo una anchura estándar de 1200mm.
Cada vivienda será entregada junto con un plan de montaje.
Entreplanta PBK
El forjado necesita ser soportado con elementos de apoyo ubicados a una distancia aproximada, que no exceda los 1,5m de longitud entre la pared y el primer soporte, o entre los siguientes elementos de soporte.
Los elementos son sostenidos por puntales metálicos. Los cuales deben resistir una presión continua entre 250 kg/m² y 350 kg/m².
Se procede al montaje de entreplanta siguiendo el plan detallado.

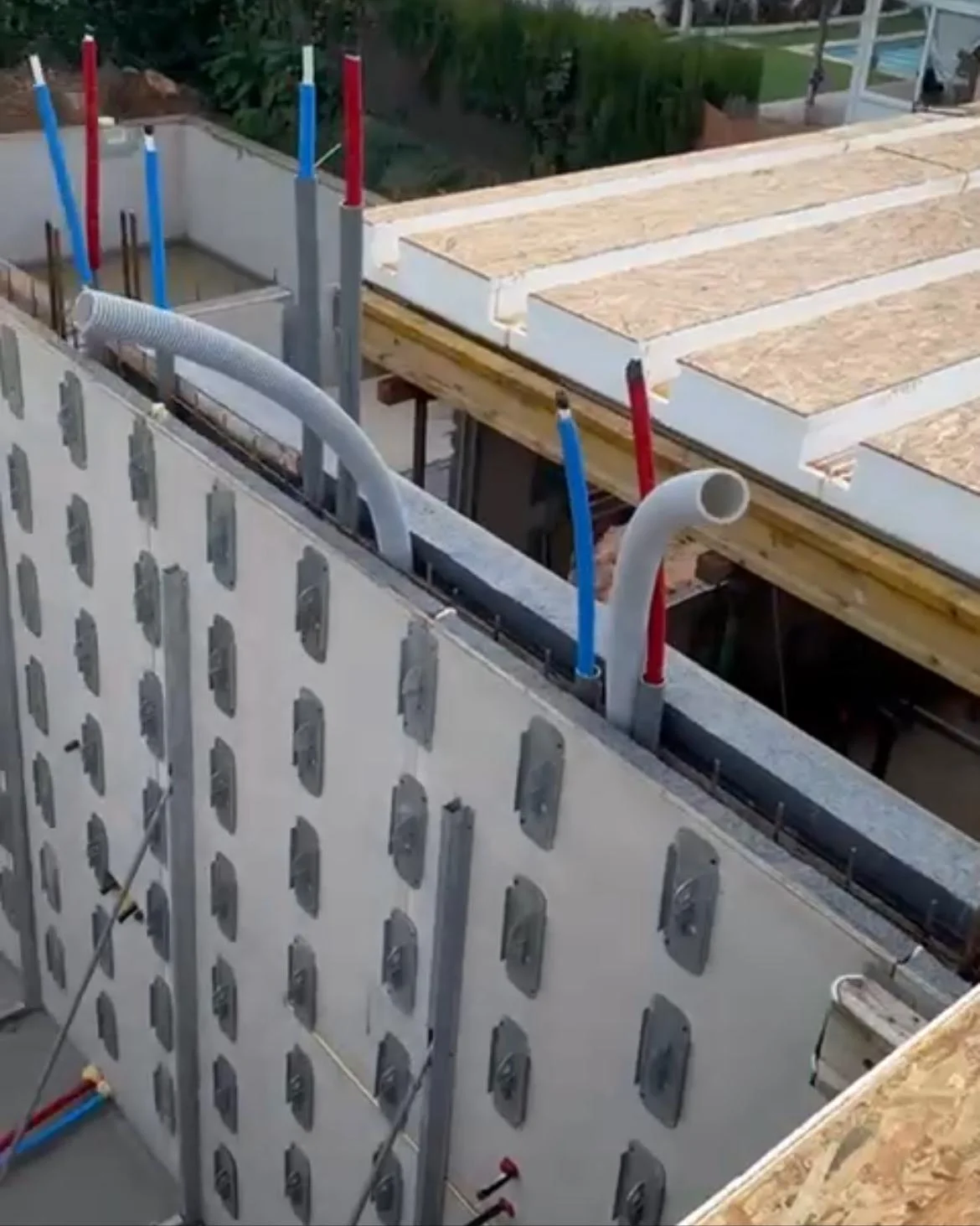

Montaje de instalaciones y armaduras
El montaje de las instalaciones eléctricas, sanitarias, etc… con un diámetro menor de 25 mm se realiza antes del vertido de hormigón. Las instalaciones con un diámetro mayor de 25 mm se montarán después del vertido del hormigón.
La instalación del armado se realiza siguiendo el plan de armado proporcionado por el ingeniero estructural.
Es el único encofrado perdido termoaislante en el mundo que puede respetar el plan de armado proporcionado por el ingeniero estructural. El amarre del acero se realiza manual o mecánicamente. El acero de la cimentación, pared y forjado están unidos entre sí. A través de este procedimiento único se crea un monolito con una resistencia mecánica mucho mayor que la de un encofrado clásico.
Cierre del encofrado con el panel exterior
El cierre del encofrado se realiza con paneles MBK exteriores. Se montan simultáneamente y de forma perimetral.
Este procedimiento se repite hasta alcanzar la altura deseada.
Vertido de hormigón
El vertido del hormigón se realiza con una bomba tipo elefante. El vertido se realiza de forma perimetral.
El vertido de hormigón en los muros, se realizará en fases de hasta un metro de altura, para evitar riesgo de rotura o deformación.
El hormigón utilizado es hormigón fluido con granulometría de 0-12 mm.
El futuro de la
edificación eficiente
«Systek ICF con Polistibrick es la solución más avanzada en construcción con encofrado perdido. Ofrece máxima eficiencia térmica, versatilidad de diseño y cumplimiento total de normativas modernas.»
Somos fabricantes de este sistema y ofrecemos soluciones completamente personalizadas para asegurar el éxito de cada proyecto estructural.
